LCD 1602 Keypad shield arduino

Este é um shield de teclado LCD muito popular para a placa Arduino. Pode ser ligado diretamente à placa Arduino, sem necessidade de soldadura ou ligações manuais, e oferece um ecrã de 16x2 caracteres e 6 botões para o Arduino. Este shield utiliza a biblioteca Arduino LCD4Bit.
Arduino Keypad LCD Shield

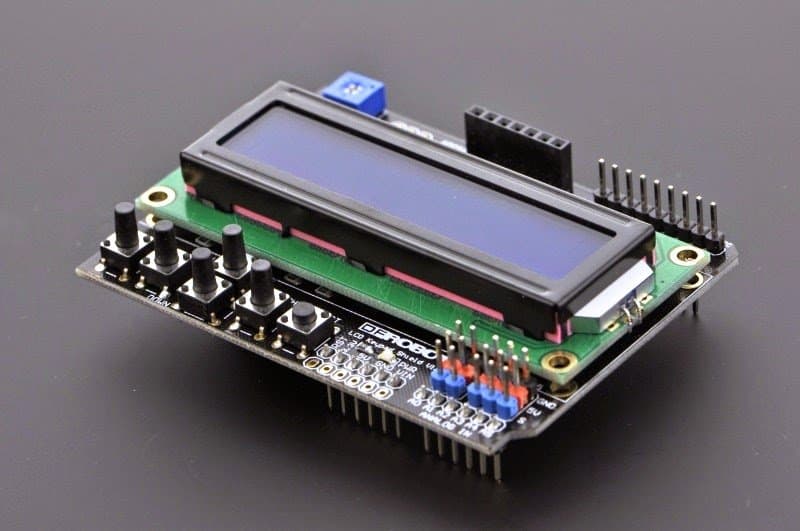

O shield LCD Keypad foi desenvolvido para placas compatíveis com Arduino, com o objetivo de proporcionar uma interface intuitiva que permita aos utilizadores navegar pelo menu, efetuar seleções, etc. É composto por um ecrã LCD 1602 com caracteres brancos e retroiluminação azul. O teclado é composto por 5 teclas — selecionar, para cima, para a direita, para baixo e para a esquerda. Para poupar pinos de E/S digitais, a interface do teclado utiliza apenas um canal ADC. O valor da tecla é lido através de um divisor de tensão de 5 estágios.

O Arduino Keypad LCD Shield contém um LCD 16×2 com ajuste de contraste e retroiluminação. O LCD exibe letras brancas sobre fundo azul. Utiliza apenas uma porta analógica para receber o sinal das 5 teclas. Inclui também um botão de reinicialização. As E/S ainda não utilizadas estão preparadas para expansão.

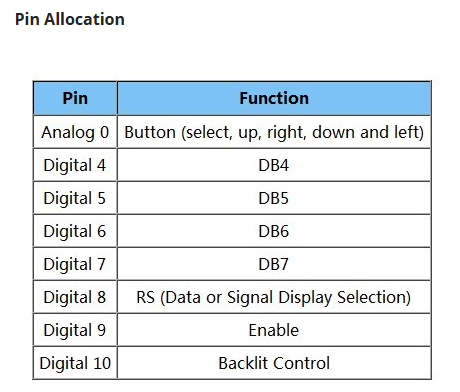

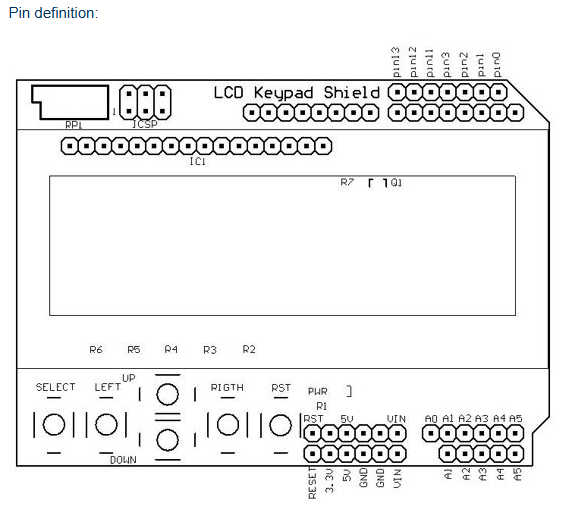

Porta de dados: PIN4 (DB4), 5 (DB5), 6 (DB6), 7 (DB7), 8 (RS), 9 (E), 10 (controlo da retroiluminação), porta da tecla de simulação A0.
